片吸込または両吸込遠心ファン MODEL U-Fan

ボイラ、加熱炉など

製品紹介

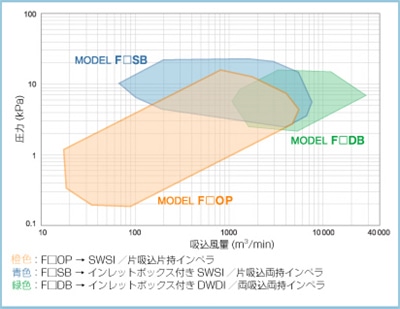

「U-Fan」とは、新たに開発した高効率遠心ファンです。

材質

部品名称 標準材質
インペラ 炭素鋼/ステンレス鋼
ボス 炭素鋼/ステンレス鋼/鍛鋼/鋳鉄
主軸 炭素鋼/ステンレス鋼/鍛鋼
ケーシング 炭素鋼/ステンレス鋼
軸受 ころがり軸受/すべり軸受
軸受箱 鋳鉄

付属機器

  • 強制給油装置

  • ターニング装置

  • 吸込ダンパ

  • 吸込ベーン

  • 吐出ダンパ

  • 操作機

  • 吸込サイレンサ

  • 吸込フィルタ

  • 伸縮継手

  • 操作盤

納入実績

  • 製鉄所向け

    型式:#25 両吸込ターボ送風機

    仕様:22600m³/min 5.39kPa 3000kW

  • 製油所向け

    型式:#17 両吸込ターボ送風機

    仕様:16960m³/min 13.72kPa 4800kW

ファンの構造

風量制御

  • ダンパ

  • 吸込ベーン

軸受部の構造

  • ころがり軸受ユニット

    深溝玉軸受

    グリース潤滑

    一体型軸受箱

    フェルトリング

  • ころがり軸受ユニット

    深溝玉軸受

    オイルバス潤滑

    一体型軸受箱

    油切り

  • ころがり軸受ユニット

    球面ころ軸受

    オイルバス潤滑

    上下二つ割軸受箱

    油切り

  • すべり軸受ユニット

    オイルリング潤滑すべり軸受

    上下二つ割軸受箱

    油切り
