バレル型高圧横軸多段ポンプ MODEL BMT

石油およびガス、石油化学プラント、発電所用など

製品紹介

DMWは多段ポンプに多くの納入実績を有しています。
バレル型高圧横軸多段ポンプ（MODEL BMT）はそのケーシング構造により、高温・高圧用途に高い信頼性を有しています。
主な用途としては、原油輸送、ボイラーフィードポンプおよびインジェクションポンプなどです。
API610-10thに完全適合しています。

材質

部品名称 標準材質
インペラ 鋳鋼／ステンレス鋼／二相ステンレス鋼／スーパー二相ステンレス鋼等
主軸 AISI 4140／ステンレス鋼／二相ステンレス鋼／スーパー二相ステンレス鋼等
ケーシング 鋳鋼／ステンレス鋼／二相ステンレス鋼／スーパー二相ステンレス鋼等
ウェアリング ステンレス鋼／二相ステンレス鋼／スーパー二相ステンレス鋼等

付属機器

  • 強制給油装置

  • ストレーナ

  • 防音カバー

  • 操作盤

納入実績

  • 製油所向け

    型式：ø300/250バレル型高圧横軸多段ポンプ

    仕様：790.5m³/h 1181m 3550kW

ポンプの構造

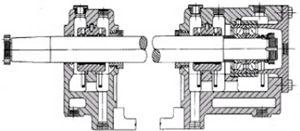

軸受部の構造

  • 玉軸受

    標準の軸受潤滑は、オイルリングによります。

  • すべり軸受＋玉軸受

    この形式の軸受の潤滑はオイルリングによります。
    主軸に取り付けたファンと軸受箱に取り付けたフィンで冷却されます。

  • すべり軸受

    スラスト力が大きい場合、この形式の軸受を採用しています。
    この組合せには、API614／API610に適合する強制潤滑システムを採用します。
